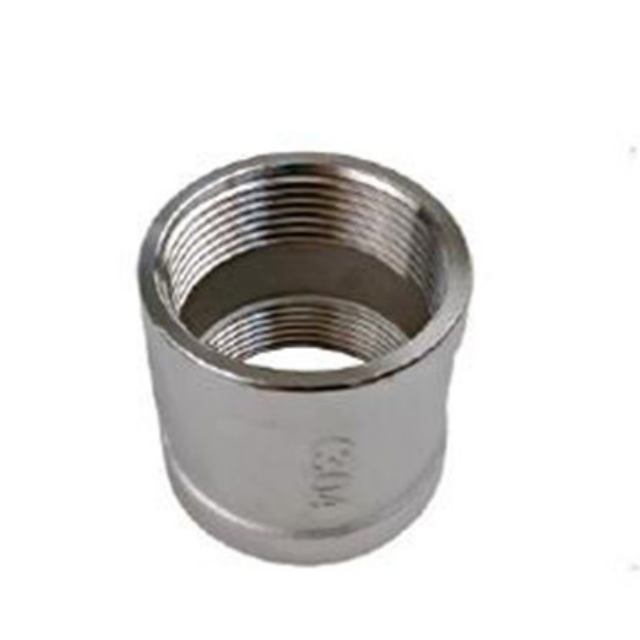

ASTM CF8M 316 การคัดเลือก COUPLING BSPT Class 150 สำหรับระบบความร้อนพลังงานแสงอาทิตย์

สถานะห้องว่าง:

จำนวน：



สอบถาม เพิ่มลงในตะกร้าสอบถาม

ยี่ห้อ：
SMLSCO
วัสดุ：
TP316/ลิตร
ใบรับรอง：
ISO, พีอีดี
เส้นผ่านศูนย์กลางภายนอก：
13.7-114.3mm, DN8-DN100, 1/4-4
บรรจุุภัณฑ์：
ถุงผ้าหรือตามลูกค้า
ระยะเวลาราคา：
FOB/CFR/CIF ฯลฯ
การชำระเงิน ：
T/T, L/C หรือเป็นการเจรจาต่อรอง

คำอธิบายผลิตภัณฑ์

การหล่อสแตนเลสสตีลระดับ 150 NPT, BSP และ BSPT ทำจากวัสดุ 304 และ 316 โดยมีการปิดผนึกที่ดีและความต้านทานการกัดกร่อนเหมาะสำหรับการประปาเครื่องทำความร้อนและระบบอุตสาหกรรมต่างๆ ผลิตภัณฑ์ที่ผลิตผ่านกระบวนการหล่อความแม่นยำของซิลิกาโซลขั้นสูงพร้อมกับพื้นผิวที่ราบรื่นและขนาดที่แม่นยำซึ่งสามารถมั่นใจได้ถึงความหนาแน่นของการเชื่อมต่อการติดตั้งและความเสถียรของการทำงานของระบบ มีมาตรฐานเธรดที่หลากหลายและสามารถปรับขนาดขนาดและอินเทอร์เฟซตามความต้องการเพื่อให้ตรงตามข้อกำหนดการติดตั้งของภูมิภาคต่าง ๆ เก็บสินค้าคงคลังตลอดทั้งปีและส่งมอบตรงเวลา ผ่านกระบวนการควบคุมคุณภาพอย่างเข้มงวดความเสถียรของผลิตภัณฑ์ในองค์ประกอบทางเคมีและคุณสมบัติทางกายภาพจะมั่นใจได้ซึ่งเหมาะสำหรับสถานการณ์การใช้งานที่หลากหลายเช่นการก่อสร้างอุตสาหกรรมเทศบาลและเคมี

ข้อกำหนดทั่วไป:

คะแนนความดัน : Class 150 / PN10

มาตรฐานด้าย : BSPT (Taper Standard British), NPT (National Pipe Taper), BSPP (คู่ขนานมาตรฐานของอังกฤษ)

ช่วงขนาด : 1/8 '~ 4 ' (มีขนาดที่กำหนดเอง)

อุณหภูมิการทำงาน : -20 ° C ถึง 200 ° C (ขึ้นอยู่กับวัสดุและสื่อ)

ประเภทการเชื่อมต่อ : ด้ายหญิง / ด้ายชาย / ยูเนี่ยน / เชื่อมปลาย

ข้อดีที่สำคัญ:

1. การติดตั้งง่าย ๆ โครงสร้างขนาดกะทัดรัดเหมาะสำหรับระบบที่หลากหลาย

2. การทำเกลียวที่แม่นยำทำให้มั่นใจได้ว่าการปิดผนึกและการป้องกันการรั่วไหลที่ยอดเยี่ยม

3. ตัวเลือกวัสดุที่หลากหลายเพื่อให้เป็นไปตามเงื่อนไขการกัดกร่อนและอุณหภูมิต่างๆ

4. มาตรฐานสูงเข้ากันได้กับระบบท่อทั่วโลก

กระบวนการผลิต：

ขั้นตอน	ชื่อประมวลผล	คำอธิบาย
1	การเตรียมวัตถุดิบ	เลือกสแตนเลสหรือทองเหลือง ทำการตรวจสอบ MTC & PMI
2	การทำรูปแบบขี้ผึ้ง	สร้างโมเดลขี้ผึ้งที่แม่นยำ รวมตัวกันเป็นต้นไม้ขี้ผึ้ง (สำหรับการหล่อการลงทุน)
3	อาคารเปลือกหอย	ใช้เลเยอร์เซรามิกเพื่อสร้างเปลือกแม่พิมพ์ที่แข็งแกร่ง
4	dewaxing & firing	ลบขี้ผึ้งโดยใช้ไอน้ำ ยิงเปลือกที่อุณหภูมิสูง
5	การเทโลหะ (การหล่อ)	เทโลหะหลอมเหลวลงในแม่พิมพ์เปลือก; อนุญาตให้ระบายความร้อนแบบควบคุมได้
6	การกำจัดและทำความสะอาดเปลือก	แตกเปลือกเซรามิก; ทำความสะอาดและพ่นทรายหรือดองการหล่อ
7	เครื่องตัดเฉือนและเธรด CNC	การตัดเฉือนที่แม่นยำ, การตัดด้าย (BSPT/NPT/BSPP)
8	การตรวจสอบ	ทำการทดสอบมิติมิติภาพด้ายและ PMI เสริมหรือการทดสอบความดัน
9	การรักษาพื้นผิว	ดองการขัดหรือชุบด้วยไฟฟ้า
10	การทำเครื่องหมายและบรรจุภัณฑ์	การทำเครื่องหมายเลเซอร์/แสตมป์; บรรจุภัณฑ์ส่งออกพร้อมการติดฉลากและการป้องกัน

แผนภูมิน้ำหนักที่มีเพศสัมพันธ์：

DN	ขนาด	ด้าย	D	d	L	J	T	H	กิโลกรัม
DN8	1/4 '	BSPT	17	15	25	7	1.75	9.5	0.018
DN10	3/8 '	BSPT	22	19	30	7	2	11.5	0.032
DN15	1/2 '	BSPT	26	23	34	7	2.25	14	0.046
DN20	3/4 '	BSPT	31.5	29	37.5	7	2.65	14	0.065
DN25	1 '	BSPT	40	36.5	42	9	1.75	14	0.109
DN32	1-1/4 '	BSPT	48.5	45.7	47.5	10	1.85	15	0.156
DN40	1-1/2 '	BSPT	55	52	51	11	2.25	17	0.203
DN50	2 '	BSPT	66.5	64	59	12	2	19	0.3
DN65	2-1/2 '	BSPT	83.5	80	64	14	2.5	21	0.473
DN80	3 '	BSPT	97	94	68.5	15.5	3	22.5	0.679
DN100	4 '	BSPT	124	120	76	17.5	3.5	26	1.092
